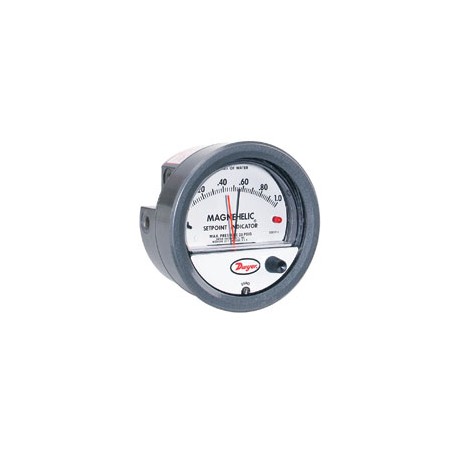

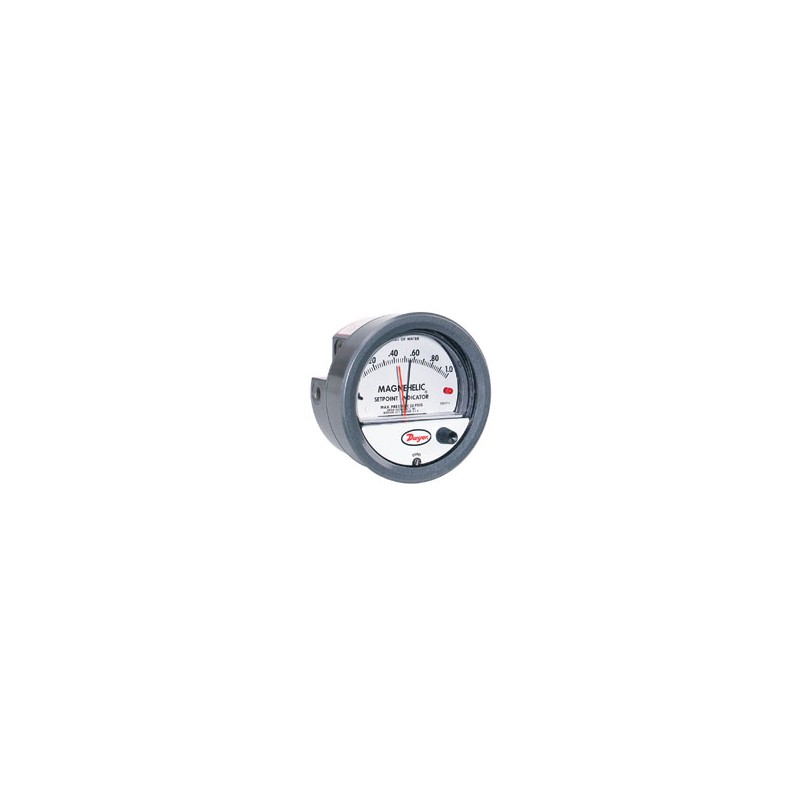

Série 2000-SP Manomètres différentiels

Service: Air et gaz incombustibles compatibles. (Option gaz naturel disponible.)

Matériaux mouillés :Consulter l’usine.

Logement: Boîtier et lunette en aluminium moulé sous pression, avec couvercle en acrylique. La finition

extérieure est recouverte d’un revêtement gris pour résister à un test de corrosion au brouillard salin de

168 heures.

Exactitude: ±2 % de la pleine échelle (±3 % sur les gammes - 0, -100 Pa, -125 Pa, 10 MM et ±4 % sur

les gammes - 00, -60 Pa, -6 MM), sur toute la plage à 70 °F (21,1 °C).

Limites de pression :35 psig (2,41 bar), option HP : 80 psig (5,52 bar).

Surpression: Le bouchon de décharge s’ouvre à environ 25 psig (1,72 bar), jauges standard

uniquement.

Limites de température : 20 à 140 ° F (-6,67 à 60 ° C).

Taille: Cadran de 4" (101,6 mm) de diamètre.

Orientation de montage :Diaphragme en position verticale. Consultez l’usine pour d’autres

orientations de position.

Connexions de processus :Prises NPT femelles 1/8" double haute et basse pression - une paire

latérale et une paire arrière.

Poids:1 lb 2 oz (510 g), MP et HP 2 lb 2 oz (963 g).

Accessoires standard :Deux bouchons NPT 1/8 » pour les prises de pression dupliquées, deux

adaptateurs de filetage de tuyau 1/8 » sur tube en caoutchouc et trois adaptateurs de montage encastré

avec vis. (Montage et dispositif de retenue de l’anneau élastique substitués à 3 adaptateurs dans les

accessoires de jauge MP et HP.)
