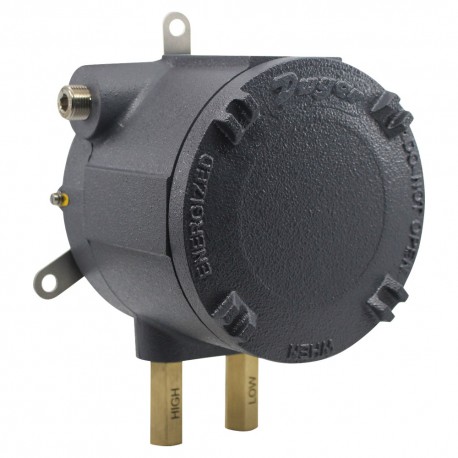

Pressostat basse pression différentielle approuvé ATEX/IECEx

Attention: Vérifiez les règles de sécurité locales et les avertissements sur l’appareil et le manuel pour une utilisation correcte de l’instrument en zone dangereuse.

Remarques importantes pour l’installation :
• Les câbles doivent être montés à travers un presse-étoupe NPT 1/2" ou un conduit ATEX/IECEx (non fourni avec instrument).
• Assurez-vous après le câblage de fermer le couvercle étanche et le presse-étoupe, afin de maintenir IP66 notation.
• N’ouvrez le couvercle qu’après avoir mis l’instrument hors tension.
Attention : Vérifiez les règles de sécurité locales et les avertissements sur l’appareil et le manuel pour un Utilisation de l’instrument dans des zones dangereuses.

Applications du produit

• Pressostat pour zone dangereuse
• Applications de processus
• Contrôle des équipements mécaniques

Fonctionnalités

• La taille compacte et la répétabilité offrent un commutateur de grande valeur pour de nombreux Applications
• Le bouton de point de consigne externe offre un accès facile, ce qui simplifie les ajustements sans boîtier ouvrant
• Le boîtier antidéflagrant protège l’appareil dans les zones dangereuses Augmentation du temps de réponse à basse pression grâce à la configuration de l’orifice LD

• Service: Air et gaz incombustibles compatibles.

• Matériaux mouillés :Consulter l’usine.

• Limites de température :-34 à 82,2 °C (-30 à 180 °F) ; 1823-00, -20 à 180 °F (-28,9 à 82,2 °C)

• Remarque : les limites de température du produit diffèrent selon le cas).

• Limites de pression :Voir le tableau des limites de pression sur la page du catalogue.

• Type d’interrupteur :Le SPDT.

• Répétabilité:±2 % É.

• Puissance électrique :15 A @ 120-480 VAC, 60 Hz Résistif 1/8 HP @ 125 VAC, 1/4 HP @ 250 VAC, 60 Hz. Déclassement à 10 A pour un fonctionnement à des cadences élevées.

• Orientation de montage :Diaphragme en position verticale.

• Réglage du point de consigne :Type de vis à l’intérieur de la tige de montage interne à l’interrupteur.

• Bouton de réglage externe du point de consigne en option.

• Indice du boîtier :Indice de protection IP66.

• Matériau du boîtier :Aluminium.

• Finition: Texture couche époxy RAL7015.

• Connexions de processus :1/8" NPT femelle laiton (SS en option).

• Connexions électriques :Deux 1/2" NPT femelle. Presse-étoupe non inclus.Poids:10,5 lb (4,8kg).

• Certificat ATEX :INERIS 21ATEX0033X.

• Certificat IECE x : IECE x INE 21.0064X.
